장비 소개
최대 25 GHz 대역폭과 초고속 샘플링 성능을 제공하는 고성능 계측 장비로, 고주파 RF 신호 및 초고속 디지털 인터페이스 신호의 정밀 분석을 위해 활용됩니다.
본 장비는 방산용 RF 모듈, 고속 통신 인터페이스, 고주파 신호 품질 검증 등 다양한 시험 환경에서 활용될 수 있으며, 신호의 시간 영역 특성 및 지터 특성 분석을 통해 시스템 성능 검증을 지원합니다.
또한, Mixed Signal Oscilloscope 장비를 추가로 활용하여 RF 신호와 디지털 제어 신호를 동시에 분석할 수 있는 시험 환경을 제공합니다.
[주요 기능]
| 고속 신호 파형 분석 | - 고속 디지털 및 RF 신호의 시간 영역 파형 관측 - Rise/Fall Time, Overshoot/Undershoot, Noise 특성 측정 - Eye Diagram 기반 신호 품질 분석 - Jitter 분석을 통한 타이밍 안정성 및 데이터 링크 품질 평가 |
| 고속 인터페이스 분석 | - PCI Express (PCIe) 신호 분석 및 Tx 특성 평가 - 고속 시리얼 데이터 링크의 Embedded Clock 기반 타이밍 분석 - 프로토콜 기반 이벤트 검색 및 신호 상태 확인 |
| 시스템 및 모듈 신호 검증 | - RF 모듈 및 고속 디지털 회로 신호 특성 측정 - 시스템 동작 중 발생하는 이상 파형 분석 - 장시간 파형 관측을 통한 간헐적 오류 검출 |
| 개발 및 디버깅 지원 | - 시제품 및 초기 보드 단계 신호 동작 검증 - 인터페이스 회로 개발 과정에서 신호 품질 확인 - 시스템 동작 중 발생하는 타이밍 문제 분석 |
| 디지털 시스템 신호 분석 지원 | - 200 MHz 디지털 대역폭 기반 16채널 로직 신호 분석 지원 - 아날로그 파형과 디지털 신호를 동시에 분석하는 Mixed Signal Oscilloscope(MSO) 기능 지원 - FPGA, MCU, 인터페이스 제어 신호 등의 타이밍 및 상태 변화 분석 |
[주요 사양]
| 기본 사양 (DPO714AX) |
- 채널수: 4채널 - 대역폭 : 25GHz - 샘플링 속도 : 125 GSa/s 이상 - 메모리 깊이 : 2 Gpts - 유효 비트수(ENOB): 6.5 이상 (50 mV/div) - ADC 분해능: 10-bit - Rise / Fall Time: 약 14 ps (25GHz 기준) - 입력단: 2.92mm (Female) |
| 보유 소프트웨어 및 분석 기능 (DPO714AX) |
- Eye Diagram 분석 - Jitter 분석 - PCIe Gen1/2/3/4 프로토콜 디코드 및 데이터 분석 - MIL-STD-1553, ARINC429 프로토콜 트리거링 및 데이터 분석 - I2C, SPI 프로토콜 트리거링 및 데이터 분석 - RS-232/422/485/UART 프로토콜 트리거링 및 데이터 분석 |

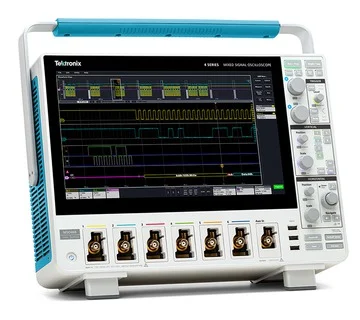

| 기본 사양 (MSO44B) |
- (디지털)채널수: 16채널 - 대역폭: 200MHz - 샘플링: 6.25 GS/s - 메모리 깊이: 31.25 Mpts - ADC 분해능: 12-bit |
장비 신청 절차
| ①기업→센터 | ▶ | ②센터 | ▶ | ③기업 |
| 회원가입 및 계측장비 사용신청 |
견적서 발송 | 견적서 확인 및 사업자등록증 전달 |
| ▶ | ④센터 | ▶ | ⑤기업↔센터 | ▶ | ⑥센터 | ▶ | ⑦기업 |
| 담당자 승인 | 장비 사용 | 청구서 발송 | 장비 사용료 납부 |
※선 사용, 후 납부 원칙이며, 장비사용료 관련 문의는 담당자에게 문의해주시기 바랍니다.
※장비 사용 전, 담당자에게 사전 문의해주시기 바랍니다.
※분석 일정 변경·취소는 사용 예정 시각 24시간 전까지 가능합니다.
