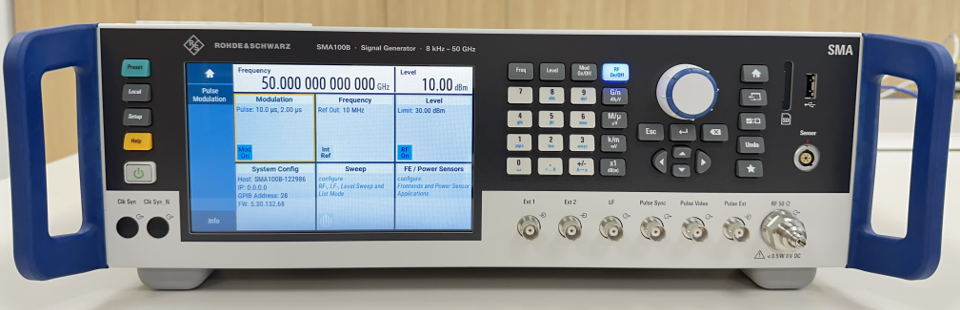

Signal Generator는 시스템 반도체, RF 회로 및 모듈 등 다양한 DUT에 정밀한 RF 신호를 인가할 수 있는 고성능 신호 발생기입니다.
광대역 주파수(8 kHz~50 GHz)와 폭넓은 출력 파워 범위(-127 dBm ~ +25 dBm)를 지원하여 다양한 테스트 환경에 유연하게 대응합니다.
또한, 사용자 요구에 기반한 맞춤형 자동화 솔루션을 제공하여 효율적인 시험 및 검증 환경을 구현할 수 있습니다.
장비 소개
| 고정밀 신호 생성 | 전 주파수 대역(8 kHz ~ 50 GHz )에서 고정밀 신호 생성 |
| 변조 방식 지원 | Pulse, AM/FM/ΦM 등 다양한 변조 방식 지원 |
| 특수 신호 생성 | FMCW 기반 Chirp 신호 생성 가능 |
| 맞춤형 자동화 솔루션 | 사용자 요구 기반으로 장기간 검증, 반복 테스트 및 자동화 시나리오 구현 가능 |
[주요 사양]
| Frequency Range | 8 kHz ~ 50 GHz |
| Output Power Range | –127 dBm ~ +25 dBm (11월 중 파워 증폭기 시스템 도입 예정으로, 최대 +40dBm 출력 파워 제공 가능) |
| SSB Phase Noise | –140 dBc/Hz (1 GHz Carrier, 10 kHz offset) |
| Modulation Capabilities | Pulse, AM, FM, ΦM 지원 |
| Signal Generation | FMCW Chirp Signal Generation 지원 (최대 500MHz 이상 대역폭) |
장비 사용 신청 절차
| ①기업→센터 | ▶ | ②센터 | ▶ | ③기업 |
| 회원가입 및 계측장비 사용신청 |
견적서 발송 | 견적서 확인 및 사업자등록증 전달 |
| ▶ | ④센터 | ▶ | ⑤기업↔센터 | ▶ | ⑥센터 | ▶ | ⑦기업 |
| 담당자 승인 | 장비 사용 | 청구서 발송 | 장비 사용료 납부 |
※선 사용, 후 납부 원칙이며, 장비사용료 관련 문의는 담당자에게 문의해주시기 바랍니다.
※장비 사용 전, 담당자에게 사전 문의해주시기 바랍니다.
※분석 일정 변경·취소는 사용 예정 시각 24시간 전까지 가능합니다.
